系列扫描探针显微镜

CSPM5500/5500A/5500LS

“国家重大科学仪器设备开发专项”成果转化产品

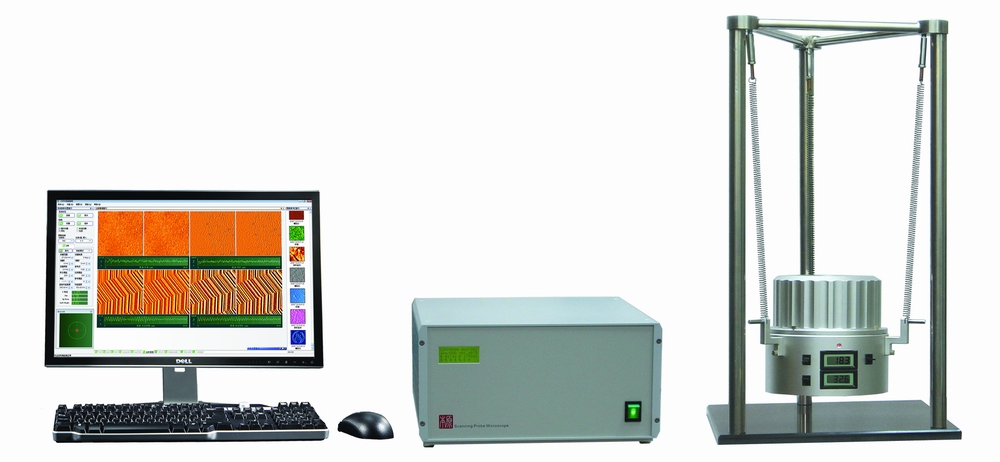

CSPM5500系列扫描探针显微镜/原子力显微镜/SPM/AFM仪器图

  • 国际主流的研究级专业仪器,集成原子力显微镜(AFM),横向力显微镜(LFM),扫描隧道显微镜(STM)
  • 分辨率: 原子力显微镜:横向0.2nm,垂直0.03nm(以云母晶体标定)
  • 扫描隧道显微镜:横向0.1nm,垂直0.01nm(以石墨晶体标定)
  • 高精度计量型仪器,采用NanoSensors提供的可溯源于国际计量权威机构PTB的标准样品进行校准
  • 一键式快速全程全自动进样,无需手动预调,行程大于30mm,可容纳超大样品,最大样品尺寸为:45mm×45mm×30mm
  • 两级可读数样品调节机构,可对样品进行精确的检测区域定位
  • 一次扫描技术,图像分辨高达4096×4096物理象素,微米级扫描即可得到纳米级的实际信息
  • 先进PID反馈算法实现快速高精度作用力控制,确保系统在高速扫描中稳定成像,实际扫描速度提升一个数量级
  • 系统采用10M/100M快速以太网(Fast Ethernet 10/100)或USB 3.0与计算机连接,支持固件远程升级
  • 主控机箱前面板具有16×4液晶显示屏,系统当前状态实时显示
  • 具备实时在线三维图像显示功能,便于用户在检测过程中随时直观获得样品信息
  • 集成了多功能,多模式的新型原子力显微镜。

标准模块:

  • 原子力显微镜(AFM):包括接触、轻敲、相移成像(Phase Imaging)等多种工作模式
  • 横向力显微镜(LFM):具有摩擦力回路曲线、摩擦力载荷曲线、摩擦力恒载荷曲线等摩擦学性能分析测量功能
  • 扫描隧道显微镜(STM):包括恒流模式、恒高模式、I-V曲线、I-Z曲线等
  • 曲线测量分析功能:力-距离曲线、振幅-距离曲线、相移-距离曲线等

选配功能:

  • 纳米加工:包括图形刻蚀模式、压痕/机械刻画、矢量扫描模式、DPN浸润笔模式等
  • 磁力显微镜/静电力显微镜
  • 环境控制扫描探针显微镜
  • 液相扫描探针显微镜
  • 导电原子力显微镜
  • 扫描探针声学显微镜
  • 扫描开尔文探针显微镜
  • 力调制模式成像技术
  • 压电响应力显微镜
  • 扫描电容显微镜
  • 样品温度控制系统(控温范围:-20~150℃)
  • 样品加热系统(控温范围:室温~250℃)
