環境檢測及控制掃描探針顯微鏡
| |
CSPM5500掃描探針顯微鏡(SPM)內置溫濕度感測器，可檢測實驗環境的溫度及濕度，並在數位表上即時顯示。 |
|
| |
|
|
|
|
| |
|
|
溫度
|
濕度
|
|
範圍
|
-55～150℃
|
0～100％RH
|
|
解析度
|
0.01℃
|
0.03％RH
|
|
精度
|
0.1℃
|
0.5％RH
|
|
回應時間
|
5000ms
|
4000ms
|
|
非線性度
|
±0.18℃
|
＜1％RH
|
|
長時間穩定性
|
±0.08℃
|
＜1％RH
|
|
|
 |
|
| |
|
|
| |

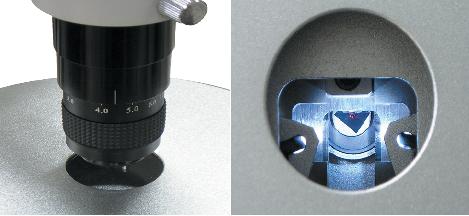

CSPM5500系列掃描探針顯微鏡(SPM)通過增加氣密系統，可實現環境控制掃描探針顯微鏡功能。 |
|
| |
|
|
|
|
| |
|
|
|
|
| |
石英玻璃頂視窗
|
|
|
|
本系統具備如下特點:
* 合金氣密罩體，有效隔離外界擾動
* O型丁氰橡膠密封圈，保證系統的良好密封性能
* 大口徑石英頂視窗，提供監控視窗，並可滿足樣品寬光譜輻射處理
* 內置亮度連續可調的照明光源，方便即時過程觀察
* 進-排氣孔設計，隨時調節和改變環境
| |
|
|
|
|
| |
|
|
|
|
| |
環境控制掃描探針顯微鏡探頭結構示意圖
|
|
|
|
| |
CSPM5500掃描探針顯微鏡(SPM)通過增加加熱台系統，可實現控制樣品溫度。 |
|
|
|
|
|
|
|
|
| |
|
|
|
| |
本系統具備如下特點:
* 低溫度係數合金的加熱台主體，有效抑制熱漂
* 內置發熱體和溫度感測器，實現溫度精確控制
* 磁吸直接固定於掃描器上，裝卸簡便
|
|
|
臺面直徑
|
30mm
|
|
加熱功率
|
6W (Max.)
|
|
加熱溫度
|
150℃ (Max.)
|
|
控溫精度
|
0.5℃
|
|
| |
|
|
|
|
| |
|
|
|
|
| |
加熱台系統
|
|
